사양
제품 도면

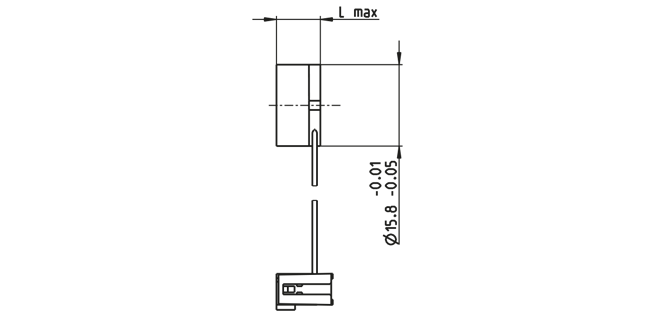

- 치수 도면
Information: Drawings are not in scale.
| 일반 정보 | |
| 회전 당 스텝 수 | 4096 |
| 분해능 | 12 |
| 엔코더 하우징 최대 길이 | 8.5 mm |
| 최대 전기적 속도 | 120000 rpm |
| 최대 속도 | 25000 rpm |
| 기술 데이터 | |
| 데이터 인코딩 | binary |
| 최소 클럭 주파수 | 0.6 MHz |
| 최대 클럭 주파수 | 10 MHz |
| 타임아웃 | 2 |
| 공급 전압 Vcc | 5.0V ± 10.0% |
| 출력 신호 | CMOS |
| 출력 신호 | 앱솔루트 BiSS-C |
| 드라이버 로직 | CMOS |
| 채널당 출력 전류 | -20...20 mA |
| 회전 방향 | positive Counting CW |
| 정지 시 최대 소모 전류 | 17 mA |
| 최대 코드휠 관성 모멘트 | 0.1 gcm² |
| 동작 온도 | -40...+100 °C |
| 엔코더 결합 방향 | 0 ° |
| 기타 | |
| 무게 | 9 g |
