사양
제품 도면

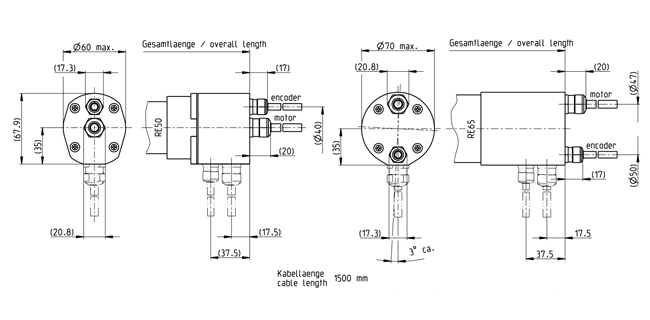

- 치수 도면
Information: Drawings are not in scale.
| 일반 정보 | |
| CPT | 500 |
| 채널 수 | 3 |
| 라인드라이버 | DS26LS31 |
| 최대 속도 | 12000 rpm |
| 샤프트 직경 | -1 mm |
| 기술 데이터 | |
| 공급 전압 Vcc | 5.0V ± 10.0% |
| 출력 신호 | EIA RS 422 |
| 드라이버 로직 | EIA RS 422 |
| 최대 각가속도 | 250000 rad / s² |
| 채널당 출력 전류 | -20...20 mA |
| 시그널 상승 시간 | 180 ns |
| 시그널 상승 시간 측정 조건 | CL=25pF, RL=11kOhm, T=25°C |
| 시그널 하강 시간 | 40 ns |
| 시그널 하강 시간 측정 조건 | CL=25pF, RL=11kOhm, T=25°C |
| 위상 변이 | 90 °e |
| 위상 변이, 오차 | 45 °e |
| A/B/I 상 동기화 | Yes |
| 최대 코드휠 관성 모멘트 | 0.6 gcm² |
| 동작 온도 | -40...+85 °C |
| 엔코더 결합 방향 | -1 ° |
