사양

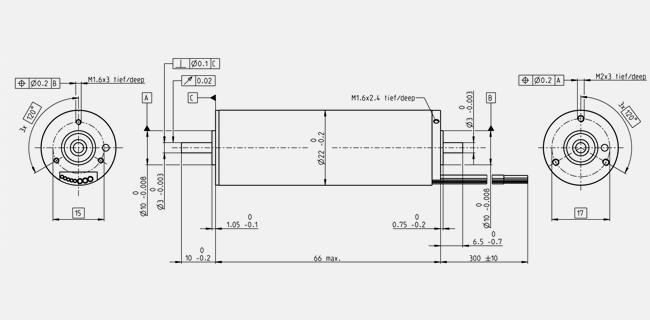

Information: Drawings are not in scale.
| 정격 전압에서의 값 |
| 정격 전압 |
48 V |
| 무부하 속도 |
16900 rpm |
| 무부하 전류 |
112 mA |
| 정격 속도 |
15800 rpm |
| 정격 토크 (최대 연속 토크) |
54.5 mNm |
| 정격 전류 (최대 연속 전류) |
2.1 A |
| 정지 토크 |
1020 mNm |
| 정지 전류 |
37.7 A |
| 최대 효율 |
90 % |
| 특성 |
| 단자 저항 |
1.27 Ω |
| 단자 인덕턴스 |
0.123 mH |
| 토크 상수 |
27.1 mNm/A |
| 속도 상수 |
352 rpm/V |
| 속도/토크 기울기 |
16.6 rpm/mNm |
| 기계적 시상수 |
1.54 ms |
| 로터 관성 |
8.91 gcm² |
| 온도 데이터 |
| 하우징-주변 열 저항 |
10.7 K/W |
| 와인딩-하우징 열 저항 |
0.7 K/W |
| 와인딩 열시상수 |
4.66 s |
| 모터 열시상수 |
936 s |
| 최대 허용 권선 온도 |
-20...+100 °C |
| 최대 권선 허용 온도 |
+155 °C |
| 기계적 데이터 |
| 베어링 종류 |
볼 베어링 |
| 최대 허용 속도 |
25000 rpm |
| 축방향 흔들림 |
0 mm, 레이디얼 하중 시 < 3 N |
|
0.14 mm, 레이디얼 하중 시 > 3 N |
| 최대 축방향 하중 (구동 시) |
4 N |
| 최대 압입력 (고정 시) |
53 N |
| (고정,축 지지 상태) |
600 N |
| 최대 레디얼 하중 |
16 N, 5 mm 플랜지에서부터 |
| 기타 사양 |
| 폴페어 수 |
2 |
| 위상 수 |
3 |
| 오토클레이브 사이클 |
0 |
| 기타 |
| 무게 |
175 g |
| | | Continuous operation range
|
| | |
|
| | | |
| | | Short term operation range |
| | |
|
설명

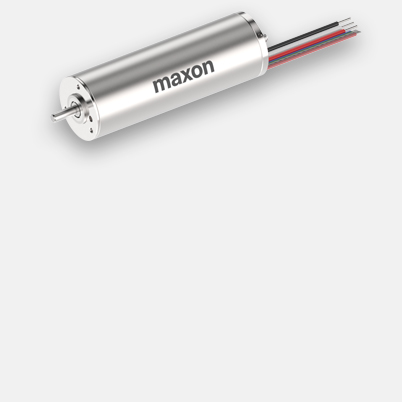

4극 Powermotor는 라인의 최고품 중의 하나로 maxon의 권선기술로 인해탁월한 성능을 구현합니다: 볼륨 및 무게 당 최고 성능, 대규모의 자동화 생산으로 인한 품질과 안전성, 코깅토크가 없는 동작과타의 추종을 불허하는 긴 수명.
