| 가격 | 수량 | 단가 |
|---|---|---|
| VAT, 운송비 별도 ,운송비 추가됨 | 1-4 | CHF 762.20 |
| 5-19 | CHF 689.60 | |
| 20-49 | CHF 595.90 | |
| 이상 50 | 가격 요청 |
NRND (Not Recommended for New Designs): 이 제품은 계속 구매가 가능하나 신제품에는 권장하지 않습니다. 판매부가 다른 대체품에 대해 기꺼히 상담해 드립니다.
사양
제품 도면

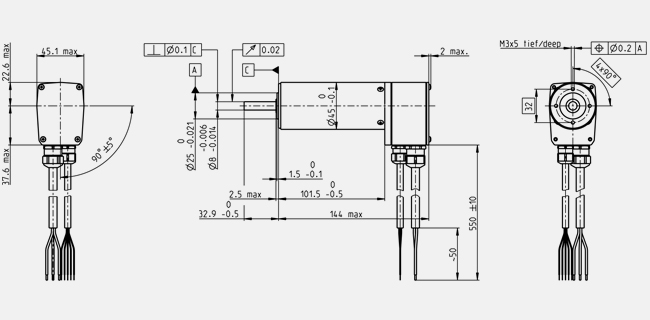

- 치수 도면
Information: Drawings are not in scale.
| 정격 전압에서의 값 | |
| 정격 전압 | 48 V |
| 무부하 속도 | 6160 rpm |
| 무부하 전류 | 244 mA |
| 정격 속도 | 5490 rpm |
| 정격 토크 (최대 연속 토크) | 350 mNm |
| 정격 전류 (최대 연속 전류) | 4.89 A |
| 정지 토크 | 3580 mNm |
| 정지 전류 | 48.5 A |
| 최대 효율 | 87 % |
| 특성 | |
| 단자 저항 | 0.991 Ω |
| 단자 인덕턴스 | 0.448 mH |
| 토크 상수 | 73.9 mNm/A |
| 속도 상수 | 129 rpm/V |
| 속도/토크 기울기 | 1.73 rpm/mNm |
| 기계적 시상수 | 3.79 ms |
| 로터 관성 | 209 gcm² |
| 온도 데이터 | |
| 하우징-주변 열 저항 | 1.7 K/W |
| 와인딩-하우징 열 저항 | 1.1 K/W |
| 와인딩 열시상수 | 37.9 s |
| 모터 열시상수 | 1570 s |
| 최대 허용 권선 온도 | -20...+125 °C |
| 최대 권선 허용 온도 | +125 °C |
| 기계적 데이터 | |
| 베어링 종류 | 볼 베어링 |
| 최대 허용 속도 | 12000 rpm |
| 축방향 흔들림 | 0 mm, 레이디얼 하중 시 < 20 N |
| 0.15 mm, 레이디얼 하중 시 > 20 N | |
| 최대 축방향 하중 (구동 시) | 20 N |
| 최대 압입력 (고정 시) | 170 N |
| (고정,축 지지 상태) | 5000 N |
| 최대 레디얼 하중 | 180 N, 5 mm 플랜지에서부터 |
| 기타 사양 | |
| 폴페어 수 | 1 |
| 위상 수 | 3 |
| 오토클레이브 사이클 | 0 |
| 보호등급 | IP54 |
| 기타 | |
| 무게 | 1150 g |
-
영역 그래프
| Continuous operation range | ||
| Short term operation range | ||
