| 가격 | 수량 | 단가 |
|---|---|---|
| VAT, 운송비 별도 ,운송비 추가됨 | 1-4 | CHF 314.30 |
| 5-19 | CHF 269.90 | |
| 20-49 | CHF 221.20 | |
| 이상 50 | 가격 요청 |
NRND (Not Recommended for New Designs): 이 제품은 계속 구매가 가능하나 신제품에는 권장하지 않습니다. 판매부가 다른 대체품에 대해 기꺼히 상담해 드립니다.
사양
제품 도면

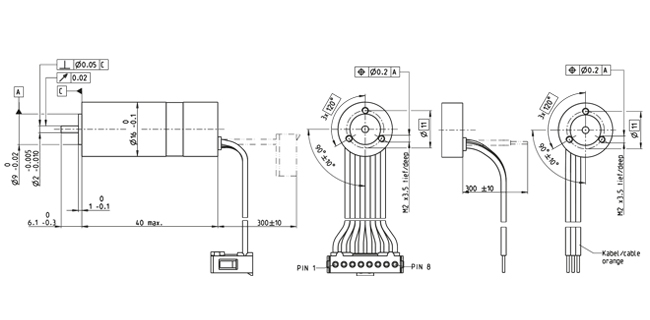

- 치수 도면
Information: Drawings are not in scale.
| 정격 전압에서의 값 | |
| 정격 전압 | 18 V |
| 무부하 속도 | 42200 rpm |
| 무부하 전류 | 262 mA |
| 정격 속도 | 38100 rpm |
| 정격 토크 (최대 연속 토크) | 17.5 mNm |
| 정격 전류 (최대 연속 전류) | 4.5 A |
| 정지 토크 | 211 mNm |
| 정지 전류 | 52 A |
| 최대 효율 | 86 % |
| 특성 | |
| 단자 저항 | 0.346 Ω |
| 단자 인덕턴스 | 0.033 mH |
| 토크 상수 | 4.05 mNm/A |
| 속도 상수 | 2360 rpm/V |
| 속도/토크 기울기 | 202 rpm/mNm |
| 기계적 시상수 | 1.9 ms |
| 로터 관성 | 0.9 gcm² |
| 온도 데이터 | |
| 하우징-주변 열 저항 | 10.3 K/W |
| 와인딩-하우징 열 저항 | 1.2 K/W |
| 와인딩 열시상수 | 2.61 s |
| 모터 열시상수 | 299 s |
| 최대 허용 권선 온도 | -20...+100 °C |
| 최대 권선 허용 온도 | +155 °C |
| 기계적 데이터 | |
| 베어링 종류 | 볼 베어링 |
| 최대 허용 속도 | 70000 rpm |
| 축방향 흔들림 | 0 mm, 레이디얼 하중 시 < 3.5 N |
| 0.14 mm, 레이디얼 하중 시 > 3.5 N | |
| 최대 축방향 하중 (구동 시) | 3 N |
| 최대 압입력 (고정 시) | 35 N |
| (고정,축 지지 상태) | 250 N |
| 최대 레디얼 하중 | 10 N, 5 mm 플랜지에서부터 |
| 기타 사양 | |
| 폴페어 수 | 1 |
| 위상 수 | 3 |
| 오토클레이브 사이클 | 0 |
| 기타 | |
| 무게 | 58 g |
-
영역 그래프
| Continuous operation range | ||
| Short term operation range | ||
