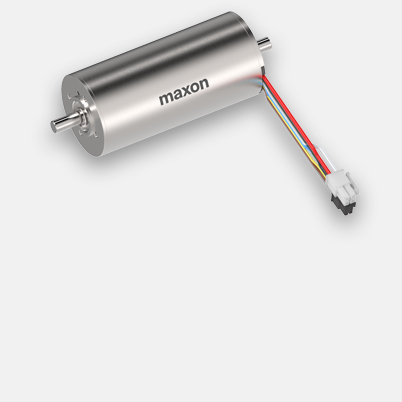

EC-i 52 Ø52mm, 브러시리스, 200W, 홀센서 버전 | 하이 토크
제품번호 606793
| 가격 | 수량 | 단가 |
|---|---|---|
| VAT, 운송비 별도 ,운송비 추가됨 | 1-4 | CHF 483.80 |
| 5-19 | CHF 412.60 | |
| 20-49 | CHF 340.80 | |
| 이상 50 | 가격 요청 |
사양
제품 도면

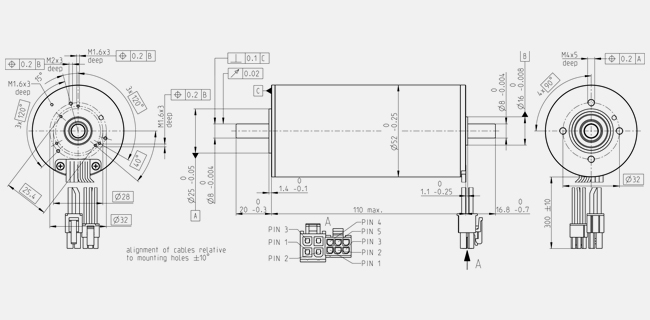

- 치수 도면
| 정격 전압에서의 값 | |
| 정격 전압 | 24 V |
| 무부하 속도 | 3340 rpm |
| 무부하 전류 | 657 mA |
| 정격 속도 | 2970 rpm |
| 정격 토크 (최대 연속 토크) | 646 mNm |
| 정격 전류 (최대 연속 전류) | 9.42 A |
| 정지 토크 | 6820 mNm |
| 정지 전류 | 205 A |
| 최대 효율 | 89 % |
| 특성 | |
| 단자 저항 | 0.117 Ω |
| 단자 인덕턴스 | 0.149 mH |
| 토크 상수 | 68 mNm/A |
| 속도 상수 | 140 rpm/V |
| 속도/토크 기울기 | 0.241 rpm/mNm |
| 기계적 시상수 | 0.668 ms |
| 로터 관성 | 264 gcm² |
| 온도 데이터 | |
| 하우징-주변 열 저항 | 4.02 K/W |
| 와인딩-하우징 열 저항 | 0.53 K/W |
| 와인딩 열시상수 | 19.7 s |
| 모터 열시상수 | 2310 s |
| 최대 허용 권선 온도 | -40...+100 °C |
| 최대 권선 허용 온도 | +155 °C |
| 기계적 데이터 | |
| 최대 허용 속도 | 5000 rpm |
| 축방향 흔들림 | 0 mm, 레이디얼 하중 시 < 15 N |
| 0.14 mm, 레이디얼 하중 시 > 15 N | |
| 최대 축방향 하중 (구동 시) | 12 N |
| 최대 압입력 (고정 시) | 150 N |
| (고정,축 지지 상태) | 6000 N |
| 최대 레디얼 하중 | 110 N, 5 mm 플랜지에서부터 |
| 기타 사양 | |
| 폴페어 수 | 8 |
| 위상 수 | 3 |
| 기타 | |
| 무게 | 1150 g |
-
영역 그래프
| Continuous operation range | ||
| Short term operation range | ||
