사양
제품 도면

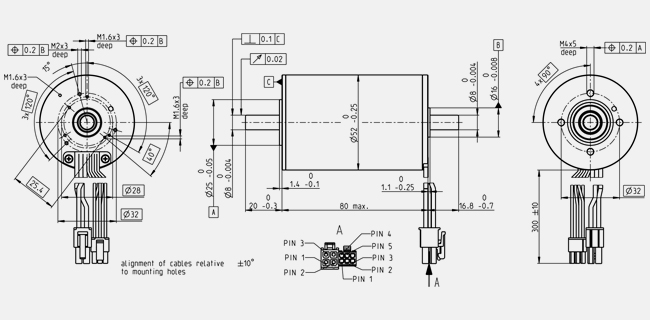

- 치수 도면
| 정격 전압에서의 값 | |
| 정격 전압 | 18 V |
| 무부하 속도 | 4860 rpm |
| 무부하 전류 | 1000 mA |
| 정격 속도 | 4360 rpm |
| 정격 토크 (최대 연속 토크) | 399 mNm |
| 정격 전류 (최대 연속 전류) | 11.5 A |
| 정지 토크 | 4370 mNm |
| 정지 전류 | 298 A |
| 최대 효율 | 89 % |
| 특성 | |
| 단자 저항 | 0.0604 Ω |
| 단자 인덕턴스 | 0.0653 mH |
| 토크 상수 | 35 mNm/A |
| 속도 상수 | 273 rpm/V |
| 속도/토크 기울기 | 0.471 rpm/mNm |
| 기계적 시상수 | 0.839 ms |
| 로터 관성 | 170 gcm² |
| 온도 데이터 | |
| 하우징-주변 열 저항 | 4.32 K/W |
| 와인딩-하우징 열 저항 | 0.63 K/W |
| 와인딩 열시상수 | 18 s |
| 모터 열시상수 | 1780 s |
| 최대 허용 권선 온도 | -40...+100 °C |
| 최대 권선 허용 온도 | +155 °C |
| 기계적 데이터 | |
| 최대 허용 속도 | 6000 rpm |
| 축방향 흔들림 | 0 mm, 레이디얼 하중 시 < 15 N |
| 0.14 mm, 레이디얼 하중 시 > 15 N | |
| 최대 축방향 하중 (구동 시) | 12 N |
| 최대 압입력 (고정 시) | 150 N |
| (고정,축 지지 상태) | 6000 N |
| 최대 레디얼 하중 | 110 N, 5 mm 플랜지에서부터 |
| 기타 사양 | |
| 폴페어 수 | 8 |
| 위상 수 | 3 |
| 오토클레이브 사이클 | 0 |
| 기타 | |
| 무게 | 823 g |
-
영역 그래프
| Continuous operation range | ||
| Short term operation range | ||
설명

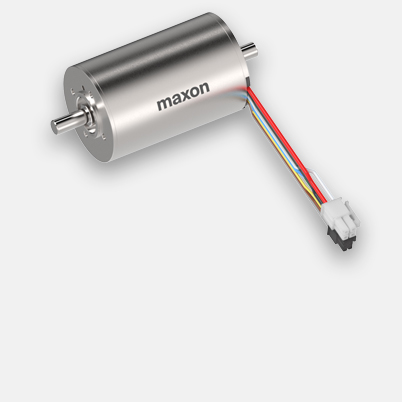

코어형 브러시리스 EC-i 모터는 최적화된 자기 회로로 인해 토크 밀도가 매우 높음에도 불구하고 코킹 토크가 거의 없으며, 다극 로터가 내장되어 있어 매우 다이내믹합니다.
스틸 플랜지 및 스틸 하우징을 이용한 견고한 설계는 다양한 분야에서의 사용을 보장합니다. 지금 온라인으로 EC-i 드라이브를 주문하세요.
