사양
| 정격 전압에서의 값 |
| 정격 전압 |
48 V |
| 무부하 속도 |
8990 rpm |
| 무부하 전류 |
54.7 mA |
| 정격 속도 |
7600 rpm |
| 정격 토크 (최대 연속 토크) |
36.3 mNm |
| 정격 전류 (최대 연속 전류) |
0.732 A |
| 정지 토크 |
295 mNm |
| 정지 전류 |
6.85 A |
| 최대 효율 |
83 % |
| 특성 |
| 단자 저항 |
7 Ω |
| 단자 인덕턴스 |
4.66 mH |
| 토크 상수 |
50.3 mNm/A |
| 속도 상수 |
190 rpm/V |
| 속도/토크 기울기 |
26.4 rpm/mNm |
| 기계적 시상수 |
2.02 ms |
| 로터 관성 |
7.3 gcm² |
| 온도 데이터 |
| 하우징-주변 열 저항 |
11.1 K/W |
| 와인딩-하우징 열 저항 |
3.75 K/W |
| 와인딩 열시상수 |
30.5 s |
| 모터 열시상수 |
849 s |
| 최대 허용 권선 온도 |
-40...+100 °C |
| 최대 권선 허용 온도 |
+125 °C |
| 기계적 데이터 |
| 베어링 종류 |
볼 베어링 |
| 최대 허용 속도 |
15000 rpm |
| 축방향 흔들림 |
0 mm, 레이디얼 하중 시 < 9 N |
|
0.14 mm, 레이디얼 하중 시 > 9 N |
| 최대 축방향 하중 (구동 시) |
5 N |
| 최대 압입력 (고정 시) |
98 N |
| (고정,축 지지 상태) |
2000 N |
| 최대 레디얼 하중 |
25 N, 5 mm 플랜지에서부터 |
| 기타 사양 |
| 폴페어 수 |
2 |
| 위상 수 |
3 |
| 오토클레이브 사이클 |
0 |
| 기타 |
| 무게 |
153 g |
| | | Continuous operation range
|
| | |
|
| | | |
| | | Short term operation range |
| | |
|
설명

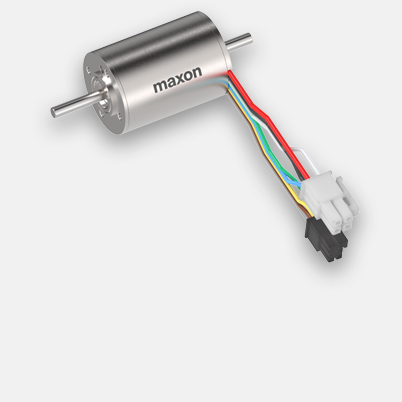

코어형 브러시리스 EC-i 모터는 최적화된 자기 회로로 인해 토크 밀도가 매우 높음에도 불구하고 코킹 토크가 거의 없으며, 다극 로터가 내장되어 있어 매우 동적입니다. 또한 스틸 플랜지 및 스틸 하우징을 이용한 견고한 설계는 다양한 분야에서의 안정적인 사용을 보장합니다. 지금 바로 온라인으로 EC-i 드라이브를 주문하세요.
