사양

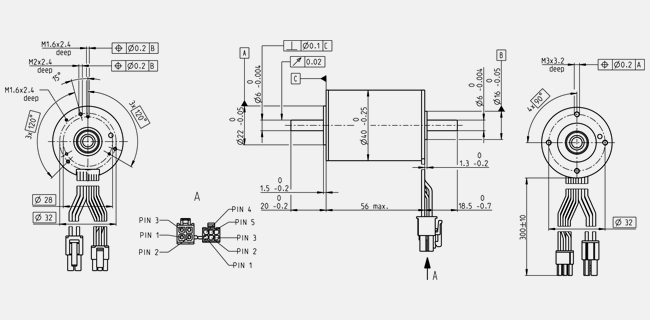

Information: Drawings are not in scale.
| 정격 전압에서의 값 |
| 정격 전압 |
48 V |
| 무부하 속도 |
5000 rpm |
| 무부하 전류 |
150 mA |
| 정격 속도 |
4390 rpm |
| 정격 토크 (최대 연속 토크) |
224 mNm |
| 정격 전류 (최대 연속 전류) |
2.41 A |
| 정지 토크 |
2080 mNm |
| 정지 전류 |
48.3 A |
| 최대 효율 |
89 % |
| 특성 |
| 단자 저항 |
0.994 Ω |
| 단자 인덕턴스 |
0.995 mH |
| 토크 상수 |
91 mNm/A |
| 속도 상수 |
105 rpm/V |
| 속도/토크 기울기 |
1.15 rpm/mNm |
| 기계적 시상수 |
0.528 ms |
| 로터 관성 |
44 gcm² |
| 온도 데이터 |
| 하우징-주변 열 저항 |
7.17 K/W |
| 와인딩-하우징 열 저항 |
1.35 K/W |
| 와인딩 열시상수 |
25.8 s |
| 모터 열시상수 |
1400 s |
| 최대 허용 권선 온도 |
-40...+100 °C |
| 최대 권선 허용 온도 |
+155 °C |
| 기계적 데이터 |
| 베어링 종류 |
볼 베어링 |
| 최대 허용 속도 |
8000 rpm |
| 축방향 흔들림 |
0 mm, 레이디얼 하중 시 < 9 N |
|
0.15 mm, 레이디얼 하중 시 > 9 N |
| 최대 축방향 하중 (구동 시) |
7 N |
| 최대 압입력 (고정 시) |
87 N |
| (고정,축 지지 상태) |
3000 N |
| 최대 레디얼 하중 |
29.9 N, 5 mm 플랜지에서부터 |
| 기타 사양 |
| 폴페어 수 |
7 |
| 위상 수 |
3 |
| 오토클레이브 사이클 |
0 |
| 기타 |
| 무게 |
390 g |
| | | Continuous operation range
|
| | |
|
| | | |
| | | Short term operation range |
| | |
|
설명

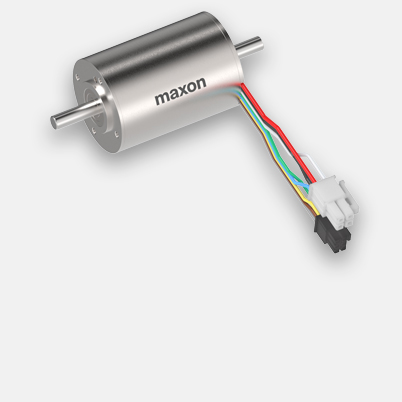

브러시리스 EC-i 모터는 코어드 와인딩으로 고토크 및 낮은 코깅 토크와 내부의 다극 회전자에 의한 다이내믹한 성능을 자랑합니다. 메탈 플랜지 및 하우징을 적용한 견고한 디자인은 다양한 분야에 최적의 솔루션을 제공합니다. 지금 바로 온라인에서 EC-i를 만나보세요.
