사양

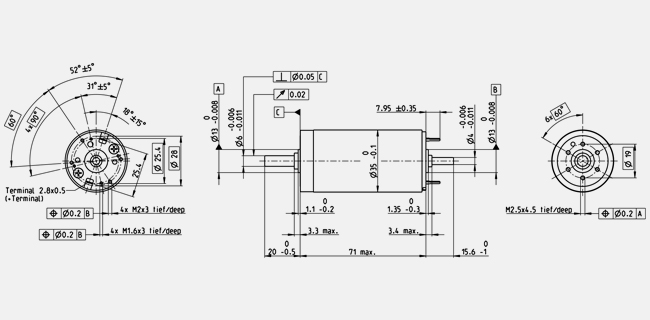

Information: Drawings are not in scale.
| 정격 전압에서의 값 |
| 정격 전압 |
30 V |
| 무부하 속도 |
7280 rpm |
| 무부하 전류 |
94.1 mA |
| 정격 속도 |
6460 rpm |
| 정격 토크 (최대 연속 토크) |
102 mNm |
| 정격 전류 (최대 연속 전류) |
2.72 A |
| 정지 토크 |
976 mNm |
| 정지 전류 |
25.1 A |
| 최대 효율 |
87 % |
| 특성 |
| 단자 저항 |
1.2 Ω |
| 단자 인덕턴스 |
0.34 mH |
| 토크 상수 |
38.9 mNm/A |
| 속도 상수 |
246 rpm/V |
| 속도/토크 기울기 |
7.55 rpm/mNm |
| 기계적 시상수 |
5.37 ms |
| 로터 관성 |
67.9 gcm² |
| 온도 데이터 |
| 하우징-주변 열 저항 |
6.2 K/W |
| 와인딩-하우징 열 저항 |
2 K/W |
| 와인딩 열시상수 |
28.3 s |
| 모터 열시상수 |
707 s |
| 최대 허용 권선 온도 |
-30...+100 °C |
| 최대 권선 허용 온도 |
+155 °C |
| 기계적 데이터 |
| 베어링 종류 |
Waelzlager |
| 최대 허용 속도 |
12000 rpm |
| 축방향 흔들림 |
0.05 - 0.15 mm |
| 레디얼 흔들림 |
0.025 mm |
| 최대 축방향 하중 (구동 시) |
5.6 N |
| 최대 압입력 (고정 시) |
110 N |
| (고정,축 지지 상태) |
1200 N |
| 최대 레디얼 하중 |
28 N, 5 mm 플랜지에서부터 |
| 기타 사양 |
| 폴페어 수 |
1 |
| 정류자 수 |
13 |
| 오토클레이브 사이클 |
0 |
| 기타 |
| 무게 |
340 g |
| | | Continuous operation range
|
| | |
|
| | | |
| | | Short term operation range |
| | |
|
설명

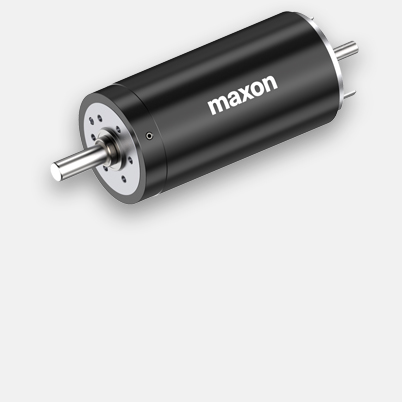

maxon DC 모터는강력한 영구자석이 장착된 고품질의 직류 모터입니다. 모터의 «핵심»은 전 세계적으로 특허를 받은 코어리스 로터입니다.이는 바로 저관성 소형 강력 드라이브를 위한 최첨단 기술을 의미합니다.
