사양

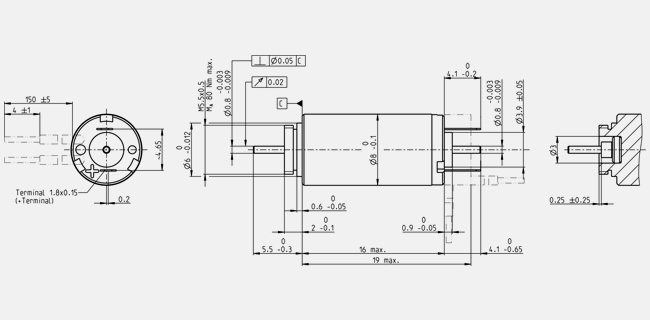

Information: Drawings are not in scale.
| 정격 전압에서의 값 |
| 정격 전압 |
6 V |
| 무부하 속도 |
13500 rpm |
| 무부하 전류 |
5.42 mA |
| 정격 속도 |
3490 rpm |
| 정격 토크 (최대 연속 토크) |
0.623 mNm |
| 정격 전류 (최대 연속 전류) |
0.155 A |
| 정지 토크 |
0.857 mNm |
| 정지 전류 |
0.207 A |
| 최대 효율 |
71 % |
| 특성 |
| 단자 저항 |
29 Ω |
| 단자 인덕턴스 |
0.206 mH |
| 토크 상수 |
4.15 mNm/A |
| 속도 상수 |
2300 rpm/V |
| 속도/토크 기울기 |
16100 rpm/mNm |
| 기계적 시상수 |
6.34 ms |
| 로터 관성 |
0.0375 gcm² |
| 온도 데이터 |
| 하우징-주변 열 저항 |
48 K/W |
| 와인딩-하우징 열 저항 |
22 K/W |
| 와인딩 열시상수 |
2.89 s |
| 모터 열시상수 |
70.1 s |
| 최대 허용 권선 온도 |
-20...+65 °C |
| 최대 권선 허용 온도 |
+85 °C |
| 기계적 데이터 |
| 베어링 종류 |
소결 베어링 |
| 최대 허용 속도 |
23000 rpm |
| 축방향 흔들림 |
0.02 - 0.1 mm |
| 레디얼 흔들림 |
0.012 mm |
| 최대 축방향 하중 (구동 시) |
0.15 N |
| 최대 압입력 (고정 시) |
10 N |
| 최대 레디얼 하중 |
0.6 N, 4 mm 플랜지에서부터 |
| 기타 사양 |
| 폴페어 수 |
1 |
| 정류자 수 |
5 |
| 오토클레이브 사이클 |
0 |
| 기타 |
| 무게 |
4 g |
| | | Continuous operation range
|
| | |
|
| | | |
| | | Short term operation range |
| | |
|
설명

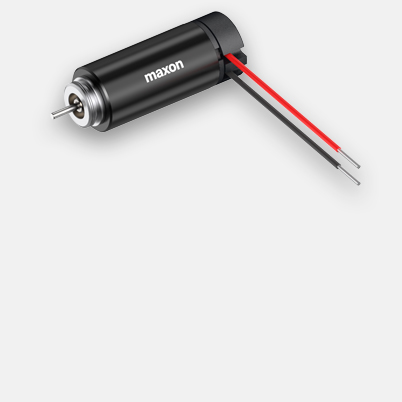

맥슨 DC 모터는 고품질의 우수한 DC모터로 고성능의 영구자석을 갖추었습니다. 맥슨모터의 «핵심기술»은 전 세계적으로 특허를 받은 코어리스 권선방식입니다. 귀금속 소재인 메탈 브러시의 채택은 오랜 정지상태 후에도 낮은 접촉 저항의 높은 안정성을 보장합니다. 또한 시동 전압이 낮고 전기적 장애가 매우 적습니다.
