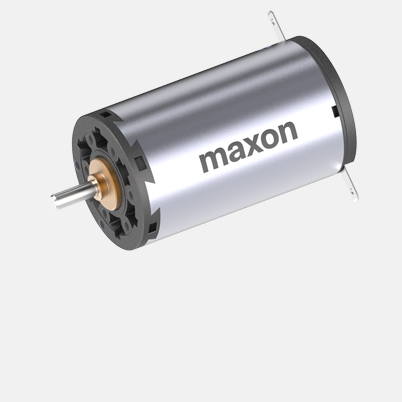

DC-max 26 S Ø26 mm, 메탈 브러시 CLL, 볼 베어링
| 가격 | 수량 | 단가 |
|---|---|---|
| VAT, 운송비 별도 ,운송비 추가됨 | 1-4 | CHF 136.00* |
| 5-19 | CHF 106.80* | |
| 20-49 | CHF 83.50* | |
| 이상 50 | 가격 요청 |
사양

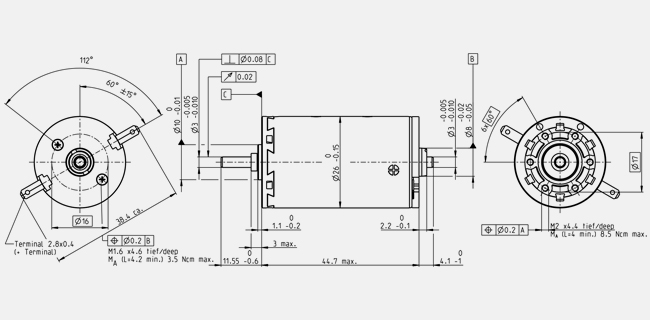

제품 도면
- 치수 도면
Information: Drawings are not in scale.
| 정격 전압에서의 값 | |
| 정격 전압 | 12 V |
| 무부하 속도 | 4460 rpm |
| 무부하 전류 | 22.2 mA |
| 정격 속도 | 3790 rpm |
| 정격 토크 (최대 연속 토크) | 21 mNm |
| 정격 전류 (최대 연속 전류) | 0.84 A |
| 정지 토크 | 140 mNm |
| 정지 전류 | 5.49 A |
| 최대 효율 | 88 % |
| 특성 | |
| 단자 저항 | 2.19 Ω |
| 단자 인덕턴스 | 0.278 mH |
| 토크 상수 | 25.6 mNm/A |
| 속도 상수 | 373 rpm/V |
| 속도/토크 기울기 | 31.9 rpm/mNm |
| 기계적 시상수 | 4.99 ms |
| 로터 관성 | 14.9 gcm² |
| 온도 데이터 | |
| 하우징-주변 열 저항 | 13.2 K/W |
| 와인딩-하우징 열 저항 | 3.2 K/W |
| 와인딩 열시상수 | 17.8 s |
| 모터 열시상수 | 350 s |
| 최대 허용 권선 온도 | -30...+65 °C |
| 최대 권선 허용 온도 | +85 °C |
| 기계적 데이터 | |
| 베어링 종류 | Waelzlager |
| 최대 허용 속도 | 6700 rpm |
| 축방향 흔들림 | 0.1 - 0.2 mm |
| 레디얼 흔들림 | 0.025 mm |
| 최대 축방향 하중 (구동 시) | 5 N |
| 최대 압입력 (고정 시) | 75 N |
| (고정,축 지지 상태) | 1200 N |
| 최대 레디얼 하중 | 20 N, 5 mm 플랜지에서부터 |
| 기타 사양 | |
| 폴페어 수 | 1 |
| 정류자 수 | 13 |
| 오토클레이브 사이클 | 0 |
| 기타 | |
| 무게 | 120 g |
-
영역 그래프
| Continuous operation range | ||
| Short term operation range | ||
설명
맥슨의 DC-max 모터는 최소의 크기에서 최대의 성능을 구현하며 최고의 가격대 성능비를 자랑합니다.DC-max 26 S는 강력한 RE 자석을 장착한 소형 드라이브로 최신 권선 기술과 비용 최적화된 설계가 적용되었으며, 자동 생산됩니다.
