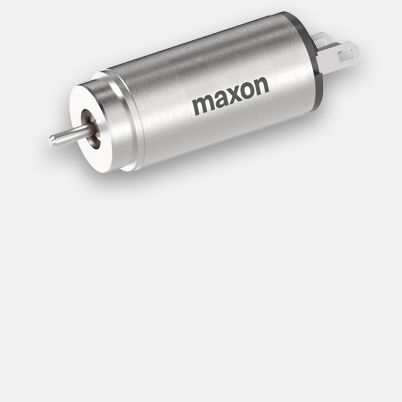

DCX 8 M Ø8 mm, 메탈브러시, 슬리브 베어링
| 가격 | 수량 | 단가 |
|---|---|---|
| VAT, 운송비 별도 ,운송비 추가됨 | 1-4 | CHF 83.70* |
| 5-19 | CHF 73.10* | |
| 20-49 | CHF 62.30* | |
| 이상 50 | 가격 요청 |
사양
제품 도면

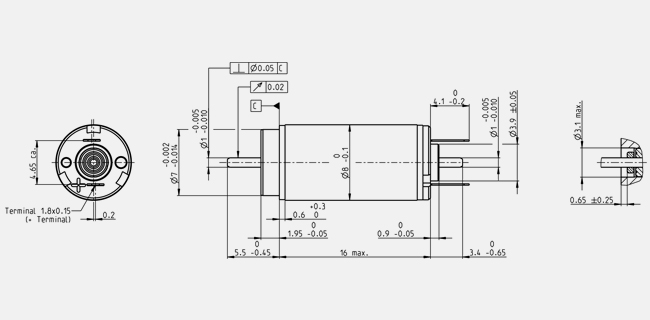

- 치수 도면
| 정격 전압에서의 값 | |
| 정격 전압 | 7.2 V |
| 무부하 속도 | 11900 rpm |
| 무부하 전류 | 4.12 mA |
| 정격 속도 | 4820 rpm |
| 정격 토크 (최대 연속 토크) | 0.62 mNm |
| 정격 전류 (최대 연속 전류) | 0.113 A |
| 정지 토크 | 1.06 mNm |
| 정지 전류 | 0.187 A |
| 최대 효율 | 73 % |
| 특성 | |
| 단자 저항 | 38.5 Ω |
| 단자 인덕턴스 | 0.117 mH |
| 토크 상수 | 5.67 mNm/A |
| 속도 상수 | 1680 rpm/V |
| 속도/토크 기울기 | 11400 rpm/mNm |
| 기계적 시상수 | 4.24 ms |
| 로터 관성 | 0.0354 gcm² |
| 온도 데이터 | |
| 하우징-주변 열 저항 | 101 K/W |
| 와인딩-하우징 열 저항 | 16.9 K/W |
| 와인딩 열시상수 | 2.11 s |
| 모터 열시상수 | 162 s |
| 최대 허용 권선 온도 | -30...+85 °C |
| 최대 권선 허용 온도 | +100 °C |
| 기계적 데이터 | |
| 베어링 종류 | 소결 베어링 |
| 최대 허용 속도 | 17300 rpm |
| 축방향 흔들림 | 0.02 mm, 레이디얼 하중 시 < 0 N |
| 0.1 mm, 레이디얼 하중 시 > 0 N | |
| 레디얼 흔들림 | 0.012 mm |
| 최대 축방향 하중 (구동 시) | 0.1 N |
| 최대 압입력 (고정 시) | 10 N |
| (고정,축 지지 상태) | 100 N |
| 최대 레디얼 하중 | 0.4 N, 5 mm 플랜지에서부터 |
| 기타 사양 | |
| 폴페어 수 | 1 |
| 정류자 수 | 5 |
| 오토클레이브 사이클 | 0 |
| 기타 | |
| 무게 | 4 g |
-
영역 그래프
| Continuous operation range | ||
| Short term operation range | ||
설명
맥슨의 DCX 모터는 뛰어난 출력 밀도(볼륨 당 토크)와 무소음 구동을 자랑합니다. 전 세계적으로 특허 인증된 코어리스 권선 방식을 적용한 견고한 설계의 DCX 모터는 거의 모든 애플리케이션에 최적합한 다이내믹 드라이브입니다.
DCX 8 M은 볼 베어링 또는 슬리브 베어링이 장착된 소형 드라이브로 제공됩니다.
