사양
제품 도면

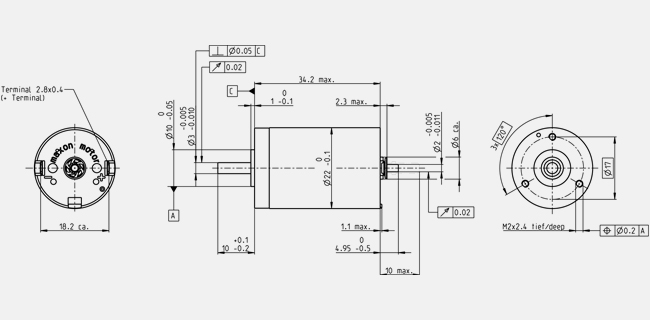

- 치수 도면
Information: Drawings are not in scale.
| 정격 전압에서의 값 | |
| 정격 전압 | 24 V |
| 무부하 속도 | 6340 rpm |
| 무부하 전류 | 10.1 mA |
| 정격 속도 | 4700 rpm |
| 정격 토크 (최대 연속 토크) | 13.6 mNm |
| 정격 전류 (최대 연속 전류) | 0.388 A |
| 정지 토크 | 52.7 mNm |
| 정지 전류 | 1.47 A |
| 최대 효율 | 84 % |
| 특성 | |
| 단자 저항 | 16.3 Ω |
| 단자 인덕턴스 | 0.881 mH |
| 토크 상수 | 35.9 mNm/A |
| 속도 상수 | 266 rpm/V |
| 속도/토크 기울기 | 121 rpm/mNm |
| 기계적 시상수 | 5.93 ms |
| 로터 관성 | 4.67 gcm² |
| 온도 데이터 | |
| 하우징-주변 열 저항 | 16 K/W |
| 와인딩-하우징 열 저항 | 7 K/W |
| 와인딩 열시상수 | 16.7 s |
| 모터 열시상수 | 528 s |
| 최대 허용 권선 온도 | -40...+85 °C |
| 최대 권선 허용 온도 | +100 °C |
| 기계적 데이터 | |
| 베어링 종류 | Waelzlager |
| 최대 허용 속도 | 7160 rpm |
| 축방향 흔들림 | 0 mm, 레이디얼 하중 시 < 2.5 N |
| 0.1 mm, 레이디얼 하중 시 > 2.5 N | |
| 레디얼 흔들림 | 0.02 mm |
| 최대 축방향 하중 (구동 시) | 2.5 N |
| 최대 압입력 (고정 시) | 30 N |
| (고정,축 지지 상태) | 440 N |
| 최대 레디얼 하중 | 16 N, 5 mm 플랜지에서부터 |
| 기타 사양 | |
| 폴페어 수 | 1 |
| 정류자 수 | 9 |
| 오토클레이브 사이클 | 0 |
| 기타 | |
| 무게 | 66 g |
-
영역 그래프
| Continuous operation range | ||
| Short term operation range | ||
설명
maxon DCX 모터는 타의 추종을 불허하는 뛰어난 출력밀도 (볼륨 당 토크) 및 극도의 무소음 작동이 특징입니다. 전 세계적으로 특허를 받은 코어리스 로터와 함께 견고한 구조로 이 DCX 모터는 고도로 다이내믹한 드라이브로서 모든 적용 범위에서 탁월한 성능을 구현합니다.maxon DCX 모터는 구성이 가능하고 고객이 직접 요건에 따라 주문할 수 있습니다.
