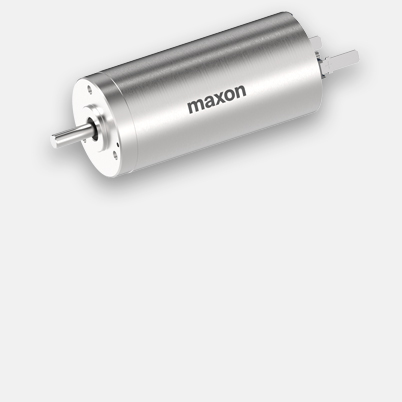

DCX 22 L Ø22 mm, 흑연 브러시, 볼 베어링
| 가격 | 수량 | 단가 |
|---|---|---|
| VAT, 운송비 별도 ,운송비 추가됨 | 1-4 | CHF 221.30* |
| 5-19 | CHF 193.10* | |
| 20-49 | CHF 164.70* | |
| 이상 50 | 가격 요청 |
사양

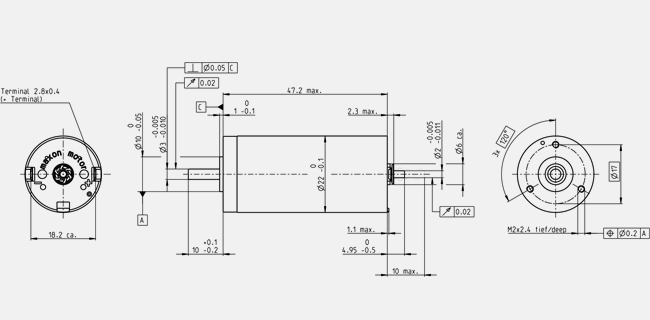

제품 도면
- 치수 도면
Information: Drawings are not in scale.
| 정격 전압에서의 값 | |
| 정격 전압 | 12 V |
| 무부하 속도 | 11700 rpm |
| 무부하 전류 | 81.8 mA |
| 정격 속도 | 10700 rpm |
| 정격 토크 (최대 연속 토크) | 30.4 mNm |
| 정격 전류 (최대 연속 전류) | 3.21 A |
| 정지 토크 | 348 mNm |
| 정지 전류 | 35.8 A |
| 최대 효율 | 91 % |
| 특성 | |
| 단자 저항 | 0.335 Ω |
| 단자 인덕턴스 | 0.0346 mH |
| 토크 상수 | 9.73 mNm/A |
| 속도 상수 | 981 rpm/V |
| 속도/토크 기울기 | 33.8 rpm/mNm |
| 기계적 시상수 | 3.21 ms |
| 로터 관성 | 9.06 gcm² |
| 온도 데이터 | |
| 하우징-주변 열 저항 | 13.6 K/W |
| 와인딩-하우징 열 저항 | 4.57 K/W |
| 와인딩 열시상수 | 21.5 s |
| 모터 열시상수 | 646 s |
| 최대 허용 권선 온도 | -40...+100 °C |
| 최대 권선 허용 온도 | +125 °C |
| 기계적 데이터 | |
| 베어링 종류 | Waelzlager |
| 최대 허용 속도 | 18000 rpm |
| 축방향 흔들림 | 0 mm, 레이디얼 하중 시 < 2.5 N |
| 0.1 mm, 레이디얼 하중 시 > 2.5 N | |
| 레디얼 흔들림 | 0.02 mm |
| 최대 축방향 하중 (구동 시) | 2.5 N |
| 최대 압입력 (고정 시) | 30 N |
| (고정,축 지지 상태) | 440 N |
| 최대 레디얼 하중 | 16 N, 5 mm 플랜지에서부터 |
| 기타 사양 | |
| 폴페어 수 | 1 |
| 정류자 수 | 9 |
| 오토클레이브 사이클 | 0 |
| 기타 | |
| 무게 | 95 g |
-
영역 그래프
| Continuous operation range | ||
| Short term operation range | ||
설명
maxon DCX 모터는 타의 추종을 불허하는 뛰어난 출력밀도 (볼륨 당 토크) 및 극도의 무소음 작동이 특징입니다. 전 세계적으로 특허를 받은 코어리스 로터와 함께 견고한 구조로 이 DCX 모터는 고도로 다이내믹한 드라이브로서 모든 적용 범위에서 탁월한 성능을 구현합니다.maxon DCX 모터는 구성이 가능하고 고객이 직접 요건에 따라 주문할 수 있습니다.
