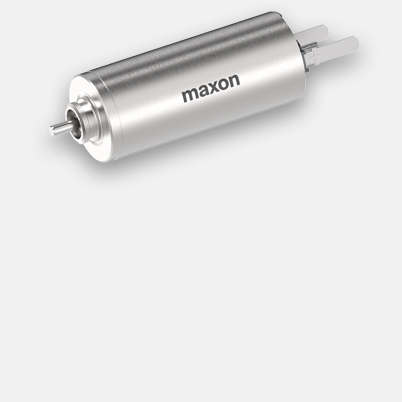

DCX 12 L, Ø12mm, 메탈 브러시 CLL, 볼 베어링
| 가격 | 수량 | 단가 |
|---|---|---|
| VAT, 운송비 별도 ,운송비 추가됨 | 1-4 | CHF 135.20* |
| 5-19 | CHF 117.90* | |
| 20-49 | CHF 100.50* | |
| 이상 50 | 가격 요청 |
사양

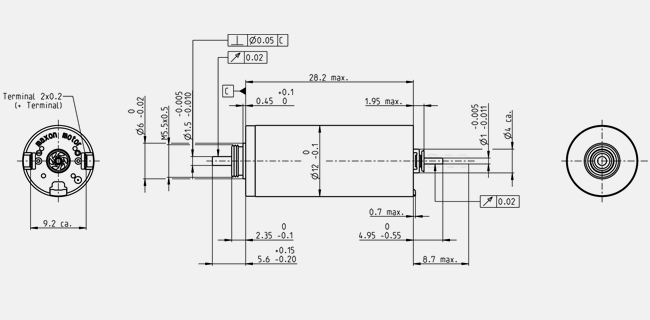

제품 도면
- 치수 도면
Information: Drawings are not in scale.
| 정격 전압에서의 값 | |
| 정격 전압 | 6 V |
| 무부하 속도 | 8800 rpm |
| 무부하 전류 | 17.2 mA |
| 정격 속도 | 5540 rpm |
| 정격 토크 (최대 연속 토크) | 3.87 mNm |
| 정격 전류 (최대 연속 전류) | 0.615 A |
| 정지 토크 | 10.5 mNm |
| 정지 전류 | 1.63 A |
| 최대 효율 | 81 % |
| 특성 | |
| 단자 저항 | 3.68 Ω |
| 단자 인덕턴스 | 0.125 mH |
| 토크 상수 | 6.44 mNm/A |
| 속도 상수 | 1480 rpm/V |
| 속도/토크 기울기 | 846 rpm/mNm |
| 기계적 시상수 | 4.4 ms |
| 로터 관성 | 0.496 gcm² |
| 온도 데이터 | |
| 하우징-주변 열 저항 | 31 K/W |
| 와인딩-하우징 열 저항 | 10.3 K/W |
| 와인딩 열시상수 | 9.35 s |
| 모터 열시상수 | 194 s |
| 최대 허용 권선 온도 | -40...+85 °C |
| 최대 권선 허용 온도 | +100 °C |
| 기계적 데이터 | |
| 베어링 종류 | Waelzlager |
| 최대 허용 속도 | 12000 rpm |
| 축방향 흔들림 | 0 mm, 레이디얼 하중 시 < 0 N |
| 0.1 mm, 레이디얼 하중 시 > 0 N | |
| 레디얼 흔들림 | 0.015 mm |
| 최대 축방향 하중 (구동 시) | 0.5 N |
| 최대 압입력 (고정 시) | 8.8 N |
| (고정,축 지지 상태) | 120 N |
| 최대 레디얼 하중 | 1.5 N, 5 mm 플랜지에서부터 |
| 기타 사양 | |
| 폴페어 수 | 1 |
| 정류자 수 | 7 |
| 오토클레이브 사이클 | 0 |
| 기타 | |
| 무게 | 16 g |
-
영역 그래프
| Continuous operation range | ||
| Short term operation range | ||
설명
맥슨의 DCX 모터는 타의 추종을 불허하는 뛰어난 출력 밀도(볼륨 당 토크)와 무진동 구동을 자랑합니다. 전 세계적으로 특허 인증된 코어리스 권선과 더불어 매우 견고하게 설계된 DCX 모터는 거의 모든 애플리케이션을 적용할 수 있는 매우 다이내믹한 드라이브입니다.DCX 12 L은 예압 볼 베어링 또는 슬리브 베어링이 장착된 소형 드라이브로 제공됩니다. 스파크 억제(CLL) 기능은 메탈 브러시를 장착한 DC 모터를 진정한 장기 주자로 만듭니다.
