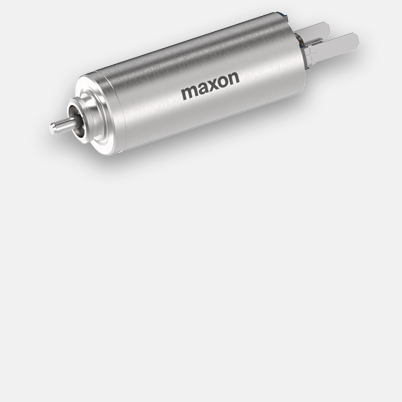

DCX 10 L Ø10 mm, 귀금속 브러시 CLL, 소결함유 베어링
| 가격 | 수량 | 단가 |
|---|---|---|
| VAT, 운송비 별도 ,운송비 추가됨 | 1-4 | CHF 98.70* |
| 5-19 | CHF 86.10* | |
| 20-49 | CHF 73.40* | |
| 이상 50 | 가격 요청 |
사양
제품 도면

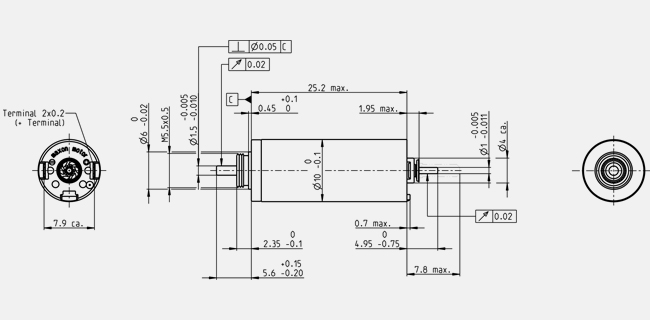

- 치수 도면
Information: Drawings are not in scale.
| 정격 전압에서의 값 | |
| 정격 전압 | 9 V |
| 무부하 속도 | 12000 rpm |
| 무부하 전류 | 14.6 mA |
| 정격 속도 | 6780 rpm |
| 정격 토크 (최대 연속 토크) | 2.05 mNm |
| 정격 전류 (최대 연속 전류) | 0.303 A |
| 정지 토크 | 4.8 mNm |
| 정지 전류 | 0.682 A |
| 최대 효율 | 73 % |
| 특성 | |
| 단자 저항 | 13.2 Ω |
| 단자 인덕턴스 | 0.181 mH |
| 토크 상수 | 7.04 mNm/A |
| 속도 상수 | 1360 rpm/V |
| 속도/토크 기울기 | 2550 rpm/mNm |
| 기계적 시상수 | 3.56 ms |
| 로터 관성 | 0.134 gcm² |
| 온도 데이터 | |
| 하우징-주변 열 저항 | 36.5 K/W |
| 와인딩-하우징 열 저항 | 10.6 K/W |
| 와인딩 열시상수 | 3.82 s |
| 모터 열시상수 | 151 s |
| 최대 허용 권선 온도 | -30...+85 °C |
| 최대 권선 허용 온도 | +100 °C |
| 기계적 데이터 | |
| 베어링 종류 | 소결 베어링 |
| 최대 허용 속도 | 14300 rpm |
| 축방향 흔들림 | 0 mm, 레이디얼 하중 시 < 0 N |
| 0.15 mm, 레이디얼 하중 시 > 0 N | |
| 레디얼 흔들림 | 0.015 mm |
| 최대 축방향 하중 (구동 시) | 0.1 N |
| 최대 압입력 (고정 시) | 30 N |
| (고정,축 지지 상태) | 120 N |
| 최대 레디얼 하중 | 0.8 N, 5 mm 플랜지에서부터 |
| 기타 사양 | |
| 폴페어 수 | 1 |
| 정류자 수 | 7 |
| 오토클레이브 사이클 | 0 |
| 기타 | |
| 무게 | 11 g |
-
영역 그래프
| Continuous operation range | ||
| Short term operation range | ||
설명
맥슨 DCX 모터는 최상의 출력 밀도와 저소음 구동을 특징으로 합니다. 맥슨 DCX 모터는 국제 특허의 코어리스 권선 방식을 사용하여 매우 다이내믹한 구동과 견고한 구조로 모든 적용 분야에서 최고의 성능을 제공합니다.DCX 10 L은 예압 볼 베어링 및 슬리브 베어링이 장착 가능한 소형 모터입니다. CLL 기능은 스파크를 효과적으로 억제하여 메탈 브러시의 DC 모터 수명을 현저히 늘려줍니다.
