이 제품은 생산이 중단되었습니다. 주문 및 대체품에 대해서 문의하여 주시기 바랍니다.
사양
제품 도면

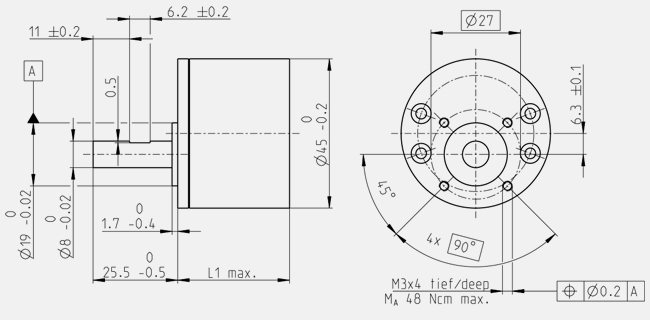

- 치수 도면
Information: Drawings are not in scale.
| 일반 정보 | |
| 기어 타입 | GS |
| 외경 | 45 mm |
| 기어 종류 | 표준 버전 |
| 기어 데이터 | |
| 감속비 | 89 : 1 |
| 절대 감속비 | 423225/4732 |
| 최대 모터 샤프트 직경 | 3 mm |
| 스테이지 수 | 4 |
| 최대 단속 토크 | 2 Nm |
| 기어 출력단 순간 허용 토크 | 2.5 Nm |
| 출력단 회전방향 | = |
| 최대 효율 | 66 % |
| 무부하 평균 백래시 | 2.4 ° |
| 관성모멘트 | 0.96 gcm² |
| 길이 (L1) | 26.9 mm |
| 최대 연속 전달 출력 | 11 W |
| 최대 단속 전달 출력 | 14 W |
| 기술 데이터 | |
| 출력 축 베어링 | 볼 베어링 |
| 레디얼 흔들림 | 최대 0.15 mm, 10 mm 플랜지에서부터 |
| 축방향 흔들림 | 0.02 - 0.2 mm |
| 최대 레디얼 부하 | 190 N, 10 mm 플랜지에서부터 |
| 최대 축방향 하중 (구동 시) | 60 N |
| 최대 허용 압입력 | 60 N |
| 최대 연속 입력 속도 | 6000 rpm |
| 최대 단속 입력 속도 | 6000 rpm |
| 권장 온도 범위 | -15...+80 °C |
| 확장 온도 범위 | 80...+100 °C |
| 오토클레이브 사이클 | 0 |
| 기타 | |
| 무게 | 255 g |
-
영역 그래프
| Continuous operation range | ||
| Short term operation range | ||
