사양
제품 도면

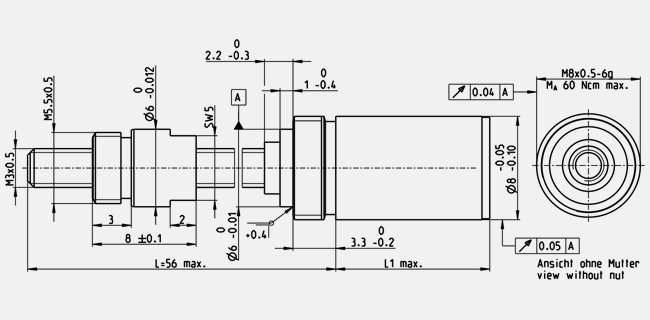

- 치수 도면
Information: Drawings are not in scale.
| 일반 정보 | |
| 기어 타입 | GP |
| 외경 | 8 mm |
| 기어 종류 | 메트릭 스핀들 |
| 스핀들 기어 데이터 | |
| 스테이지 수 | 1 |
| 감속비 | 4 : 1 |
| 절대 감속비 | 4/1 |
| 최대 모터 샤프트 직경 | 1 mm |
| 최대 이송 속도 | 25 mm/s |
| 최대 이송력 (연속) | 3 N |
| 최대 이송력 (단속) | 14 N |
| 출력단 회전방향 | = |
| 최대 효율 | 38 % |
| 무부하 평균 백래시 | 1.8 ° |
| 기계적 위치 정밀도 | 0.087 mm |
| 관성모멘트 | 0.005 gcm² |
| 길이 (L1) | 7 mm |
| 최대 연속 전달 출력 | 0.1 W |
| 최대 단속 전달 출력 | 0.583 W |
| 기술자료 | |
| 스핀들 길이 | 50.3 mm |
| 출력 축 베어링 | 볼 베어링 |
| 레디얼 흔들림 | 최대 0.08 mm, 5 mm 플랜지에서부터 |
| 최대 레디얼 부하 | 5 N, 5 mm 플랜지에서부터 |
| 최대 축방향 하중 (구동 시) | 4 N |
| 최대 허용 압입력 | 25 N |
| 최대 연속 입력 속도 | 12000 rpm |
| 최대 단속 입력 속도 | 20000 rpm |
| 권장 온도 범위 | -15...+80 °C |
| 오토클레이브 사이클 | 0 |
| 기타 | |
| 무게 | 6 g |
