NRND
X

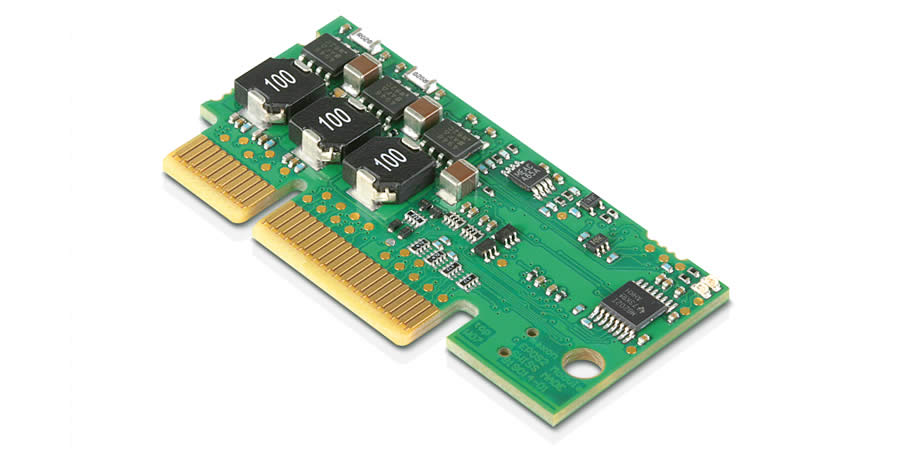

EPOS2 모듈 36/2, 디지털 위치 제어기, 2 A, 11 - 36 VDC

제품번호 360665

EPOS2 모듈 36/2, 디지털 위치 제어기, 2 A, 11 - 36 VDC
가격 수량 단가
VAT, 운송비 별도 ,운송비 추가됨 1-4 CHF 347.00
5-19 CHF 305.50
20-49 CHF 262.50
이상 50 가격 요청

NRND (Not Recommended for New Designs): 이 제품은 계속 구매가 가능하나 신제품에는 권장하지 않습니다. 판매부가 다른 대체품에 대해 기꺼히 상담해 드립니다.

사양

기타
무게 10 g
모터
DC 모터까지 72 W
EC 모터까지 72 W
센서
엔코더 미장착 (DC 모터) 예
디지털 인크리멘탈 엔코더 (2 채널, 디퍼런셜) 예
디지털 인크리멘탈 엔코더 (3 채널, 디퍼런셜) 예
디지털 홀센서 (EC 모터) 예
작동 모드
전류제어기 예
속도제어기 (클로즈드루프) 예
위치제어기 예
전기적 데이터
구동 전압 Vcc (min.) 11 V
구동 전압 Vcc (max.) 36 V
선택 로직 공급 전압 Vc(min.) 11 V
선택 로직 공급 전압 Vc(max.) 36 V
최대 출력 전압(Factor * Vcc) 0.9
최대 출력 전류 Imax 4 A
최대 출력 전류 지속 시간 Imax 1 s
연속 출력 전류 Icont 2 A
출력단 PWM 주파수 50 kHz
PI 전류제어 샘플링 주파수 10 kHz
PI 속도제어 샘플링 주파수 1 kHz
PID 위치제어 샘플링 주파수 1 kHz
최대 효율 93 %
최대 속도(DC) 100000 rpm
최대 속도 (EC 1 폴페어) 블록정류 100000 rpm
최대 속도 (EC 1 폴페어) 사인파정류 25000 rpm
모터 내장형 초크 10 µH
입력
홀 센서 시그널 H1, H2, H3
엔코더 시그널 A, A, B, B, I, I\
최대 엔코더 입력 주파수 5 MHz
디지털 입력 6
디지털 입력 기능 제한 스위치, 참조 스위치, 일반용, 이네이블, 퀵스톱, 단계/방향 설정치, 마스터 엔코더, 위치표시 마커
아날로그 입력 2
분해능, 범위, 회로 11-bit, 0…+5V
아날로그 입력 기능 설정치, 일반용
출력
디지털 출력 3
디지털 출력 기능 홀딩 브레이크, 일반용, 위치 비교, 준비
전압 출력
홀센서 공급 전압 +5 VDC, 최대 30mA
엔코더 공급 전압 +5 VDC, 최대 100mA
인터페이스
RS232 예
USB (최고 속도) 예* (외장형 USB 수신기 필요)
CAN 예
CANopen 슬레이브
CANopen application layer DS-301
CANopen frameworks DSP-305
CANopen profiles motion control DSP-402
RS232-CAN 게이트웨이 예
USB-CAN 게이트웨이 예* (외장형 USB 수신기 필요)
표시
레디 상태 표시 녹색 LED
에러 상태 표시 적색 LED
보호 기능
보호 기능 모터 케이블의 전류 제한, 과전류, 초과 온도, 부족 전압, 전압, 과도 전압, 합선
주위조건
구동온도 (min.) -10 °C
구동온도 (max.) 45 °C
온도 - 확장된 범위 +45…+75°C, Derating: -0.066 A/°C
보관온도 (min.) -40 °C
보관온도 (max.) 85 °C
습도 (응축현상 없음) (min.) 5 %
습도 (응축현상 없음) (max.) 90 %
기계적 데이터
무게 10 g
규격 (길이) 54.5 mm
규격 (너비) 28.2 mm
규격 (높이) 9 mm
마운팅 나사 고정 메커니즘의 PCB 에지 커넥터 (PCI Express 2x32)
소프트웨어
설치 프로그램 EPOS 설정
그래픽 유저 인터페이스 EPOS Studio
구동 시스템 Windows 10, 8, 7, Windows XP SP3
PC용 윈도우 DLL 32-/64-bit
PC master IXXAT, Vector, National Instruments, Kvaser, NI-XNET
프로그래밍 예제 MS 비주얼 C#, MS 비주얼 C++, MS 비주얼 베이직, MS 비주얼 베이직.NET, 볼랜드 C++, 볼랜드 델피, NI 랩뷰, NI 랩윈도우/CVI
Linux Shared Object Library X86 32-/64-bit, ARMv7
프로그래밍 예제 C++ (Eclipse Project)
CAN 마스터용 IEC 61131-3 라이브러리 벡호프 (Beckhof), 지멘스 (Siemens)/헬름홀츠 (Helmholz), VIPA
NI 소프트모션용 맥슨 라이브러리 내셔널 인스투르먼트 Compact Rio
기능
CANopen Profile Position Mode 예
CANopen Profile Velocity Mode 예
CANopen Homing Mode 예
Position Mode 예
Interpolated Position Mode (PVT) 예
속도 제어 모드 예
전류 제어 모드 예
Master Encoder Mode 예
Step/Direction Mode 예
아날로그 설정값 명령어 예
사인파/사다리꼴 프로파일 패스 제너레이터 예
Position Control Feed Forward 예
Velocity Control Feed Forward 예
듀얼 루프 위치 및 속도 제어 예
Position Marker / Touch Probe 예
Quickstop 예
인에이블 예
Position Compare 예
브레이크 제동 제어 예
고급 자동 제어 설정 예

설명

EPOS2 Module 36/2 는 최대 72W 엔코더형 브러시 모터 또는 홀 센서 장착의 엔코더형 브러시리스 EC 모터를 위한 플러그-인 모듈의 OEM 위치제어기입니다.
