세부사항
빠른 납기
빠른 납기 제품
신속한 공급 가능!빠른 납기 제품은 2 - 11 영업일 이내에 배송 준비가 완료 됩니다.

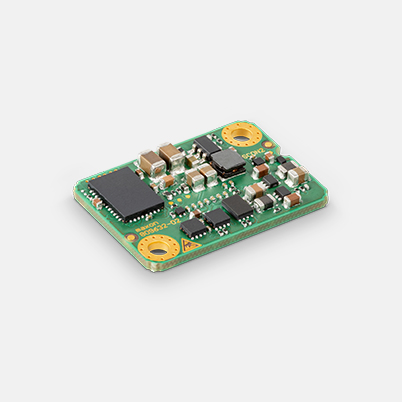

ESCON2 Nano 24/2, DC/EC 모터용 4-Q 서보 컨트롤러, 2 A, 5 ~ 24 VDC
제품번호 809635
| 가격 | 수량 | 단가 |
|---|---|---|
| VAT, 운송비 별도 ,운송비 추가됨 | 1-4 | CHF 108.90 |
| 5-19 | CHF 95.90 | |
| 20-49 | CHF 82.40 | |
| 이상 50 | 가격 요청 |
사양
| 기타 | |
| 무게 | 2 g |
| 모터 | |
| DC 모터까지 | 48 W |
| EC 모터까지 | 48 W |
| 센서 | |
| 엔코더 미장착 (DC 모터) | 예 |
| 디지털 인크리멘탈 엔코더 (2 채널, 싱글엔드) | 예 |
| 디지털 홀센서 (EC 모터) | 예 |
| 작동 모드 | |
| 전류제어기 | 예(토크) |
| 속도제어기 (클로즈드루프) | 예 |
| 전기적 데이터 | |
| 구동 전압 Vcc (min.) | 5 V |
| 구동 전압 Vcc (max.) | 24 V |
| 최대 출력 전압(Factor * Vcc) | 0.9 |
| 최대 출력 전류 Imax | 6 A |
| 최대 출력 전류 지속 시간 Imax | 6.5 s |
| 연속 출력 전류 Icont | 2 A |
| 출력단 PWM 주파수 | 50 kHz |
| PI 전류제어 샘플링 주파수 | 50 kHz |
| PI 속도제어 샘플링 주파수 | 10 kHz |
| 최대 효율 | 93 % |
| 최대 속도(DC) | 120000 rpm |
| 최대 속도 (EC 1 폴페어) 사인파정류 | 120000 rpm |
| 입력 | |
| 홀 센서 시그널 | H1, H2, H3 |
| 엔코더 시그널 | A, B |
| 최대 엔코더 입력 주파수 | 6.2 MHz |
| 센서-신호 | Clock, Data |
| 디지털 입력 | 8 |
| 디지털 입력 기능 | 회전 방향, 드라이브 활성화, 일반적인 목적, 리밋 스위치, PWM 설정값, PWM 설정값 오프셋, 퀵 스톱, 4개의 고정 설정값 전환 |
| 아날로그 입력 | 2 |
| 분해능, 범위, 회로 | 12-bit, 0…+5V, referenced to Ground |
| 아날로그 입력 기능 | 아날로그 설정값, 아날로그 설정값 오프셋, 일반적인 목적 |
| 출력 | |
| 디지털 출력 | 3 |
| 디지털 출력 기능 | 오류, 제한, 홀 정류 주파수, 홀 회전 주파수 |
| 아날로그 출력 | 2 |
| 분해능, 범위 | 12-bit, 0…+3.3V, referenced to Ground |
| 아날로그 출력 기능 | 전류 모니터, 온도 모니터, 회전속도 모니터, 고정된 값(일반적인 목적) |
| 전압 출력 | |
| 홀센서 공급 전압 | '센서 공급 전압' 참조 |
| 엔코더 공급 전압 | '센서 공급 전압' 참조 |
| 센서-공급 전압 | +5 VDC, max. 145 mA |
| 보조 출력 전압 | +3.3 VDC, max. 20 mA |
| 인터페이스 | |
| RS232 | 예 |
| USB (최고 속도) | 예 |
| CAN | 예 |
| CANopen | Slave |
| CANopen application layer | CiA 301 |
| CANopen frameworks | CiA 305 |
| CANopen profiles motion control | CiA 402 |
| 보호 기능 | |
| 보호 기능 | 모터 케이블의 단락, 과전류, 전류 제한, 모터 과열, 전기 시스템 과열, 과도 전압, 부족 전압, 전압 과도, 회전 속도 제한, 피드백 신호 손실, 시스템 상태, 구성할 수 있는 오류 및 경고 거동 |
| 주위조건 | |
| 구동온도 (min.) | -30 °C |
| 구동온도 (max.) | 45 °C |
| 온도 - 확장된 범위 | +45…70 °C (for derating refer to Hardware Reference) |
| 보관온도 (min.) | -40 °C |
| 보관온도 (max.) | 85 °C |
| 습도 (응축현상 없음) (min.) | 5 % |
| 습도 (응축현상 없음) (max.) | 90 % |
| 기계적 데이터 | |
| 무게 | 2 g |
| 규격 (길이) | 23 mm |
| 규격 (너비) | 16 mm |
| 규격 (높이) | 4.5 mm |
| 마운팅 나사 | Plugs into socket with 0.4 mm pitch, mounting holes for M2 screws |
| 소프트웨어 | |
| 설치 프로그램 | Motion Installer |
| 그래픽 유저 인터페이스 | Motion Studio |
| 구동 시스템 | Windows 11, 10 |
| 기능 | |
| CANopen Profile Velocity Mode | 예 |
| CANopen Cyclic Synchronuous Velocity | 예 |
| CANopen Cyclic Synchronuous Torque | 예 |
| 속도 제어 모드 | 예 |
| 전류 제어 모드 | 예 |
| 아날로그 설정값 명령어 | 예 |
| Velocity Control Feed Forward | 예 |
| Quickstop | 예 |
| 인에이블 | 예 |
| 고급 자동 제어 설정 | 예 |
설명
ESCON2 Nano 24/2는 고객의 시스템에 통합시키기 위한 동적 OEM 4-사분면 PWM 서보 컨트롤러 모듈입니다. 이 컨트롤러는 홀 센서 및/또는 인코더가 장착된 최대 48와트 / 144와트의 브러시리스 EC 모터(BLDC) 및 브러시드 DC 모터를 효율적으로 제어하는 데 적합합니다.다운로드
Software/Firmware
CAD 파일 (DXF, STP,....)
설명서
-
영어
- ESCON2 Feature Chart (english, PDF 1 MB) 버전 December 2024
- ESCON2 Firmware Specification (english, PDF 6 MB) 버전 December 2024
- ESCON2 Communication Guide (english, PDF 5 MB) 버전 December 2024
- ESCON2 Nano 24/2 Hardware Reference (english, PDF 5 MB) 버전 December 2024
- ESCON2 EB Nano with ESCON2 Nano 24/2 Hardware Reference (english, PDF 7 MB) 버전 December 2024
